脉冲喷吹式除尘器

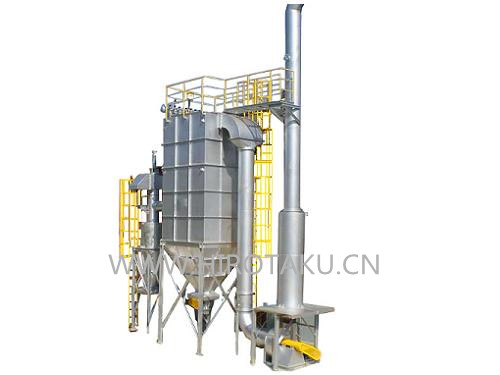

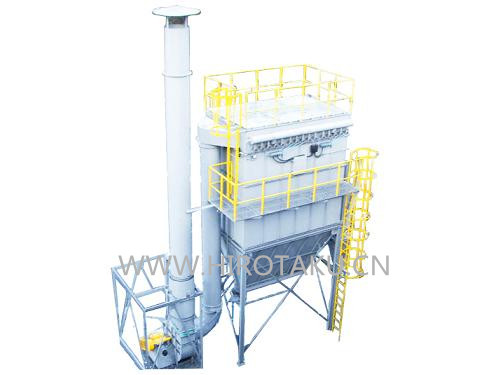

DMC-Ⅲ型脉喷布袋式除尘器
DMC-Ⅲ型脉喷布袋式除尘器
型 号:DMC-Ⅲ-8~320
制造商:宏拓环境
原产地:中国.苏州
风 量:5544~29664CMH(立方米/小时)
静 压:220~400mmAQ(毫米水柱压力)
功 率:5.5~37KW(可选)
净化方式:袋式过滤
选 项:灰斗式(A型)、螺旋输送机式(S型)
适用范围:化工、电子、机械、铸造、粮食、煤炭、电力、冶金、非金属工矿等企业的除尘
产品介绍
一、概述
DMC型脉喷布袋式除尘器,是一种高效率经济实用型的布袋除尘器,它有占地面积小、结构简单、维护管理方便、能耗少、运转平稳、故障率低、宽容度大、除尘效率高等优点。
随着我国经济建设的发展,市场对各除尘设备供应厂商的产品要求也相应提高,为满足市场需求,我公司设计研发部门和全体员工积极努力钻研,吸收和引进国外先进技术,并邀请国外知名专家予以指导,对原DMC型除尘器在保留它的优点基础上,作了较大的修改和补充,研制出DMC-Ⅲ型脉喷布袋除尘器,它广泛适用于化工、电子、机械、铸造、粮食、煤炭、电力、冶金、非金属工矿等企业的除尘,均能达到满意的效果。
二、结构及工作原理
本设备组成部分有:
1)净气室
由净气室壳体、气包、电磁脉冲阀、喷吹管、顶检修门、出风口及顶护栏组成
2)箱体
箱体除本身壳体外,上平面有花板,花板孔内配置滤袋及袋笼,袋笼上口配有文氏管(引射器),箱体的一侧配有进风隔道,端面配有进风口。进风口设置在中箱体2m高度范围内,其自由度较大,有利于与进风管高度相对应。
3)灰斗
除尘器灰斗高度跟灰斗的倾角有关,而灰斗的倾角须根据粉尘的安息角(粉尘能自然堆积在水平面上而不下滑时所形成的的圆锥体的最大锥底角)设计。一般粉尘的安息角≤47°,灰斗的倾角设计值60°。灰斗上口用法兰与箱体下口法兰联接,下口配Φ300手柄式翻板阀,代号为“A”式,翻板阀下面配灰罐,操作人员定期放灰,将灰罐储存的灰运到指定地点;较大规格的,既可多灰斗“A”式,也可采用螺旋输送机加星型卸灰阀卸灰,代号为“S”。
4)其它
(1)、设备控制系统采用PLC或CPU编程控制。
(2)、本设备配有工作爬梯、顶护栏,在现场装配。

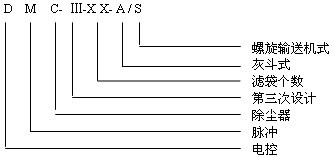

三、型号说明

四、工作原理
该除尘器主要改进处是将进出风口设置在箱体的两个侧面,在箱体内设置导流分布格栅板,形成旁侧进风。当含尘气体进入除尘器后,被格栅板阻挡,大部分气体在导流格栅板作用下进入含尘过滤室及灰斗,较大颗粒失去惯性的能量,在自身重力作用下以及与壁板碰撞后落入灰斗底部被捕集,起到初级除尘的作用,因而该除尘器允许入口浓度可高达500g/m3,不需要另行增加初级除尘器装置,既减少了占地面积,又节约了投资费用。被初级处理的含尘气体,进入过滤室,被滤袋过滤,经过滤的干净气体经过净气室排出。
五、其它设置
若在用户要求时可增加如下设置:
1、压差显示器,用于观察除尘器的阻力变化情况。
2、有防爆要求的场合,可设置铝膜或翻板式防爆门,配防静电滤料,以防发生事故。
3、在高温烟气条件下应据情配置耐高温滤袋和温度传感仪及冷风阀,由电控柜控制。当温度超过设定值时,自动打开冷风阀降温,壳体需进行保温处理。

六、技术性能表

                型号

尺寸

DMCⅢ

-80

DMCⅢ

-96

DMCⅢ

-112

DMCⅢ

-128

DMCⅢ

-144

DMCⅢ

-160

DMCⅢ

-176

DMCⅢ

-192

滤袋数量(个)

80

96

112

128

144

160

176

192

过滤面积m2

77

92

108

124

139

155

170

186

滤袋规格

Φ130*2450

处理风量m3/h

5544~

7392

6624~

8832

7776~

10368

8928~

11904

10008~

13344

11160~

14880

12240~

16320

13392~

17856

过滤风速m/min

1.2~1.6

入口浓度g/Nm3

≤500

排放浓度g/Nm3

<50

喷吹压力MPa

0.5~0.7

设备阻力Pa

1200~1600

承受负压KPa

5

1″电磁脉冲阀(个)

10

12

14

16

18

20

22

24

耗气量m3/min

0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

参考风机选型(另选)

4-72-11,

4.5A

4-79,

4.5A

4-79,

4.5A

4-72-11,

4.5A

4-72-11,

4.5A

4-79,

5A

4-72-11,

6C

4-79,

7C

电机功率KW

7.5

11

11

15

15

15

15

22

设备重量(Kg

A

2900

3200

3500

3800

4100

4400

5000

5400

S

2410

2680

2950

3220

3490

3760

5130

5560


        型号

尺寸

DMCⅢ

-208

DMCⅢ

-224

DMCⅢ

-240

DMCⅢ

-256

DMCⅢ

-272

DMCⅢ

-288

DMCⅢ

-304

DMCⅢ

-320

滤袋数量(个)

208

224

240

256

272

288

304

320

过滤面积m2

201

217

232

248

263

278

294

309

滤袋规格

Φ130*2450

处理风量m3/h

14472~

19296

15624~

20832

16704~

22272

17856~

23808

18936~

25248

20016~

26688

21168~

28224

22248~

29664

过滤风速m/min

1.2~1.6

入口浓度g/Nm3

≤500

排放浓度g/Nm3

<50

喷吹压力MPa

0.5~0.7

设备阻力Pa

1200~1600

承受负压KPa

5

1″电磁脉冲阀(个)

26

28

30

32

34

36

38

40

耗气量m3/min

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2.0

参考风机选型(另选)

4-79

3C

4-72-11

8C

4-72-11

8C

4-72-11

8C

4-72-11,

8C

4-72-11,

8C

4-72-11,

8C

4-72-11,

8C

电机功率KW

22

22

22

22

30

30

30

37

设备重量Kg

A

5800

6100

6500

6900

7250

7600

7950

8300

S

5990

6320

6750

7180

7560

7940

8320

8700

注:以上风机仅供参考,实际配置时须据工艺系统、工况条件等核选合适风机。
