旋风除尘装置

CLT型螺旋旋风除尘器
型　号：CLT/A-3.0 ～8.0
制造商：宏拓环境
原产地：中国•苏州
风　量：670～8690CMH（立方米/小时）
静　压：180～200mmAQ（毫米水柱压力）
功　率：2.2～30KW(可选)
净化方式：旋风过滤
选　项：
适用范围：冶金、铸造、喷砂、建筑、建材、电力、耐火材料等行业的通风除尘与物料回收

方案洽谈

打印

产品介绍

一、概述

　1、CLT/A型旋风除尘器是由筒体、集灰斗、蜗壳等组成。该除尘器结构简单、工作可靠、维护容易、处理风量大，用于捕集气体中容重、粒径较大的干燥非纤维性粉尘，广泛用于冶金、铸造、喷砂、建筑、建材、电力、耐火材料等行业的通风除尘与物料回收系统。
　2、CLT/A型旋风除尘器属螺旋型旋风除尘器。其顶盖做成下倾15°的螺旋切线型，含尘气体进入除尘器后，延倾斜顶盖的方向作下旋流动，而不至形成上灰环，可消除引入气流向上流动而形成的小旋涡气流，减少动能消耗，提高除尘效率。

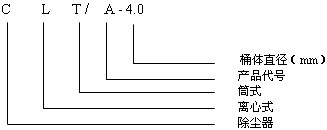

二、选型

三、结构形式

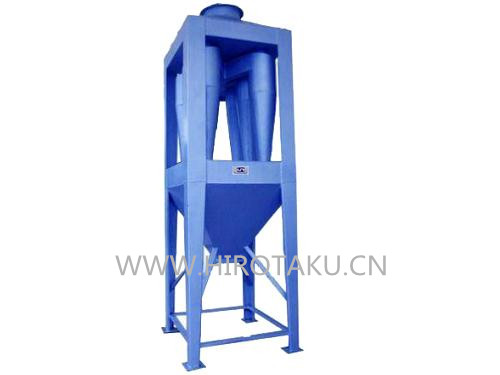

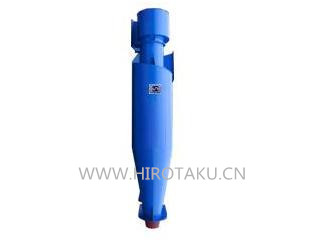

　　该除尘器按筒体组合分为单筒、双筒、四筒及六筒共五种，每种组合有两种出风形式：X型（水平出风）和Y型（上部出风）。对于X型双筒组合者，另有正中进出风和旁侧进出风两种组合形式，X型单筒和三筒只有旁侧时出风一种形式，四筒和六筒组合则只有正中进出风形式，对于Y型各种组合，可采用上述X型中的任意一种进风位置。本图集收录了单筒、双筒、四筒、六筒共四种常用形式的外形尺寸图以供参考。

四、技术性能表

型号	进口风速（m/s）							重量（kg）		除尘效率%
	处理风量（m³/h）							重量（kg）
	12	15	18	19	20	21	22	X型	Y型
CLT/A-3.0	670	830	1000	1056	1112	1167	1223	115	106	86～99
CLT/A-3.5	710	1140	1360	1438	1513	1589	1665	144	132
CLT/A-4.0	1180	1480	1780	1878	1936	2075	2174	190	175
CLT/A-4.5	1500	1870	2250	2376	2302	2627	2762	232	213
CLT/A-5.0	1860	2320	2780	2934	3088	3243	3397	297	276
CLT/A-5.5	2240	2800	3360	3550	3737	3924	4111	366	339
CLT/A-6.0	2670	3340	4000	4225	4445	4670	4890	463	432
CLT/A-6.5	3130	3920	4700	4959	5220	5481	5742	546	500
CLT/A-7.0	3630	4540	5440	5750	6050	6355	6657	617	564
CLT/A-7.5	4170	5210	6250	6600	6945	7290	7640	705	645
CLT/A-8.0	4750	5940	7130	7500	7900	8300	8690	945	878
	阻力（Pa）
CLT/A-X	843	1323	1912	2128	2353	2598	2853	-	-
CLT/A-Y	755	1186	1706	1902	2108	2324	2549	-	-

注：1、除尘器通风及清灰时窜风将引起除尘效率的下降

2、本表内容根据《除尘装置系统及设备设计选用手册》编制，仅供参考使用。

产品案例
相关技术
相关解决方案
技术新闻简报

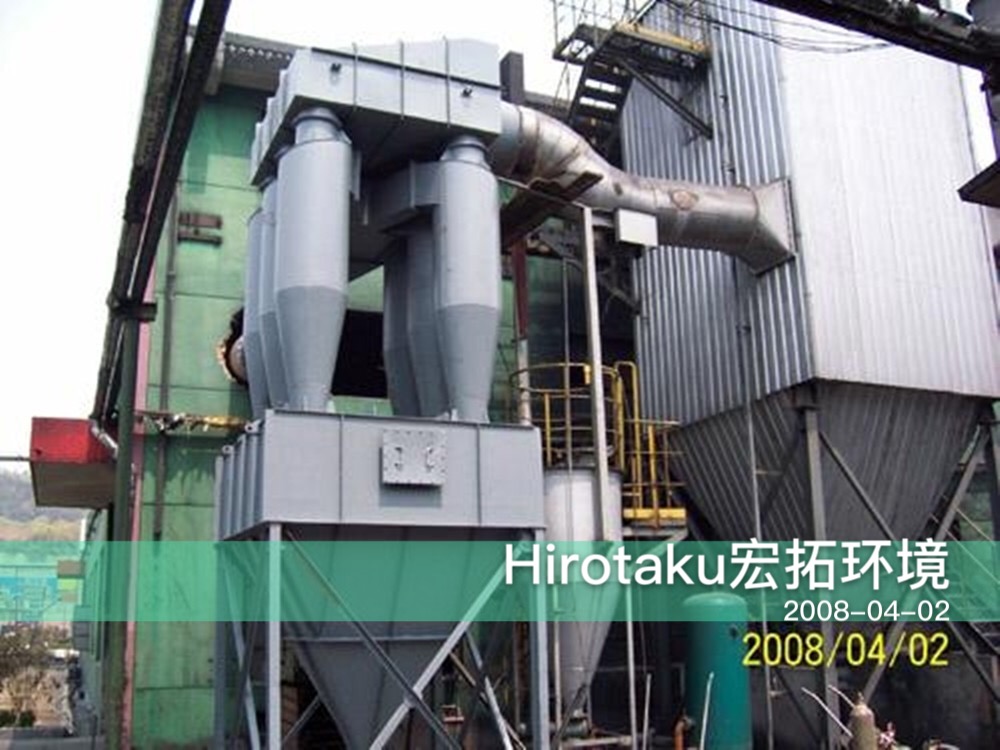

CLT-3.5-6A
