脉冲喷吹式除尘器

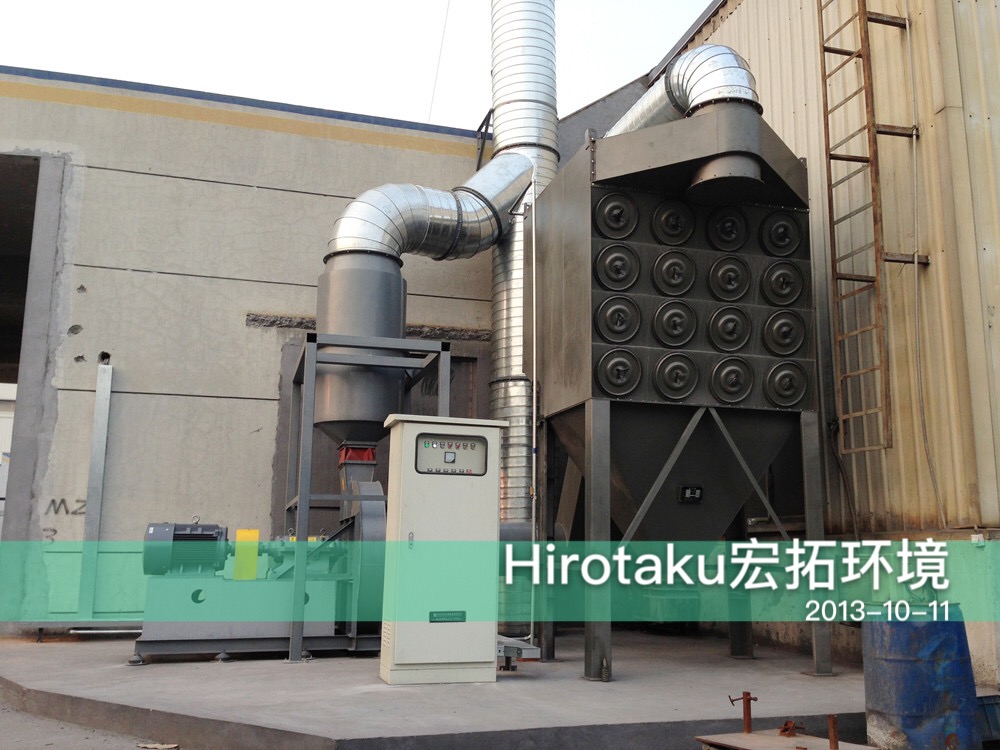

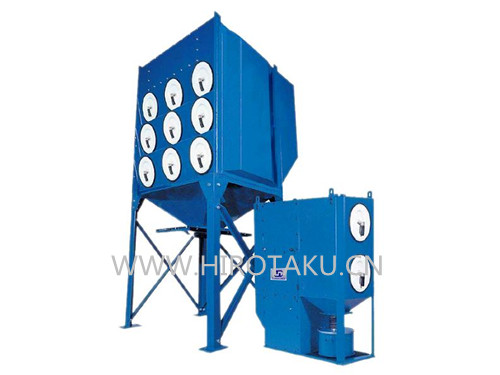

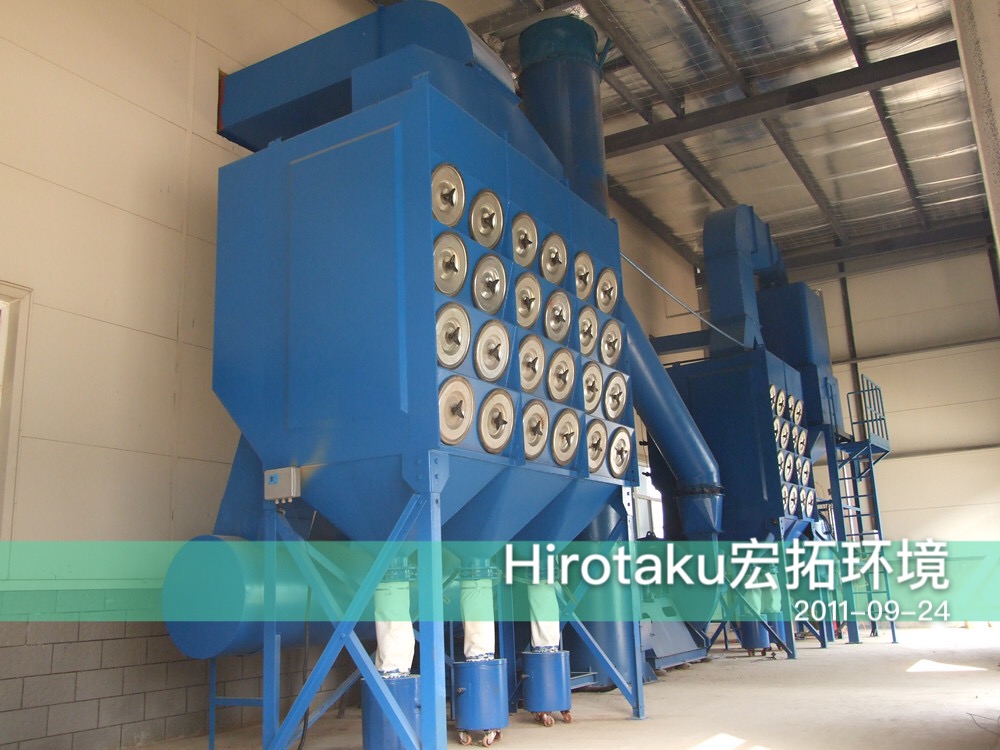

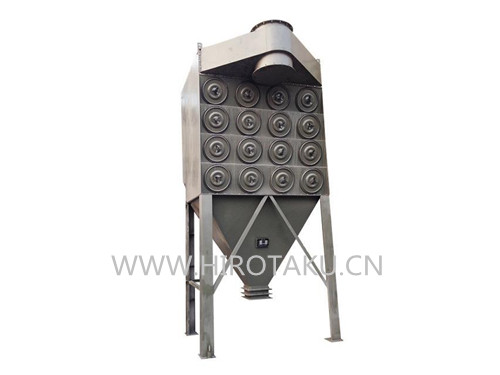

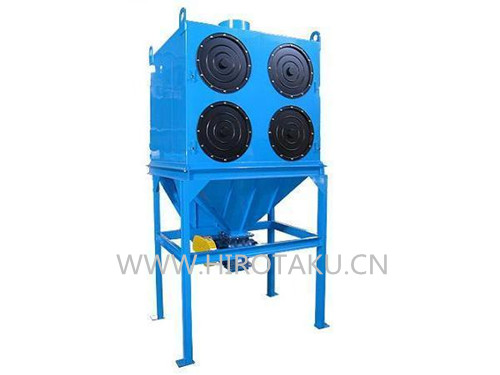

CTM型沉流式滤筒除尘器
型　号：CTM-1-2-8～8-4-128
制造商：宏拓环境
原产地：中国•苏州
风　量：4800～115200CMH（立方米/小时）
静　压：150～320mmAQ（毫米水柱压力）
功　率：5.5～110KW(可选)
净化方式：滤筒过滤
选　项：插板式、螺旋输送机式
适用范围：化工、电子、机械、铸造、粮食、煤炭、电力、冶金、非金属工矿等企业的除尘，均能达到满意的效果。

方案洽谈

打印

产品介绍

一、概述

CTM型沉流式滤筒除尘器，是由苏州宏拓环境科技有限公司综合国际上多种滤筒式除尘器，通过优化结构研制成功的。在同等过滤面积和处理风量的条件下，它的体积是布袋除尘器的1/4，价格仅为布袋除尘器的80～90%。对于过滤大于1μm的粉尘，效率可达99.9%，接近零排放，由于它体积小、重量轻、耐腐蚀、抗粘性、抗静电、效率高、管理简单、维修方便、安装灵活等优点，广泛适用于非高温的各种粉尘污染的场合，它将逐步成为布袋除尘器的换代产品。

二、滤筒

该滤筒除尘器的滤料采用高科技技术制成，对表面进行特殊处理，具有一定的刚性，滤料折叠成圆筒形，最大限度地缩小了设备的体积。滤料表面光滑，呈疏水性，它不但对一般性粉尘有良好的过滤效果，还适用于一定湿度的气体和粘性粉尘，克服了布袋除尘器粉尘结露堵塞布袋的问题。

滤筒在使用过程中，每过半年，打开盖板将滤筒沿轴心旋转180°，再过半年左右，将滤筒卸下，更换前后上下安装位置，以改变滤料受灰部位。滤筒经过长期使用以后，如有油污，可以拆下来用水喉冲洗或洗涤剂洗，干燥后重复使用。拆卸时只要在箱外打开滤筒端盖，即可顺利抽出，实现了箱外换筒的检修及清洁管理。滤筒常工作寿命为两年。

三、设备规格

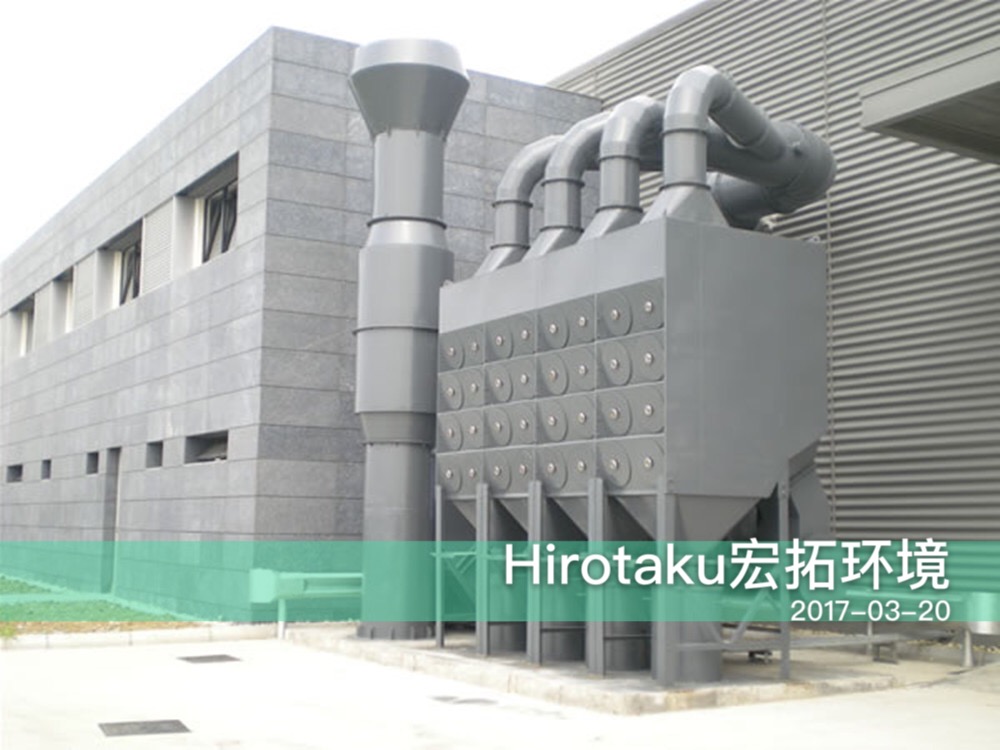

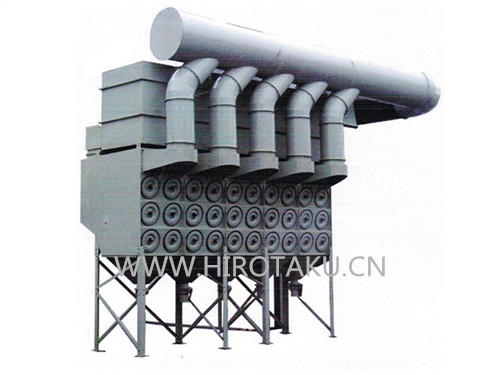

该除尘器的规格由滤筒排数及层数决定，每2列为1单元，1单元有2层（8筒）、3层（12筒）和4层（16筒），当处理大风时，单元数可无限增加，并联布置。从3单元起至8单元，只有3层和4层两种规格。

型号规格命名：

例：

四、浓度及温度

1、该除尘器允许干燥粉尘入口浓度为20g/m3，粘性粉尘入口浓度为10g/m3，

当超过此浓度时，建议在前级增设预除尘设备。

2、该除尘器适应最高温为120℃，当超过此温度时，需采取降温措施。

五、单个滤筒的各项参数

外形尺寸mm	滤料折数	过滤面积m²	过滤风m/min	处理风量m³/h	空载阻力Pa
Ф350×660( H )	190	12.5	0.8-1.2	600-900	150-200

六、单个滤料筒过滤风速选取表

尘类及浓度g/m³	粘尘≤10	粘尘≤5	粘尘≤2	干尘≤20	干尘≤15	粘尘≤10	干尘≤5	干尘≤2
过滤风速m/min	0.8	0.9	1.0	0.8	0.9	1.0	1.1	1.2

选取过滤风速的原则是粘性或高浓度粉尘选取较低过滤风速，干性或低浓度粉尘选取较高过滤风速。

七、清灰耗气量

该除尘器采用脉冲清灰，每2个滤筒为1组。配用1个G1″电磁脉冲阀，按时间顺序或差压清灰。清灰需要空气压力为0.5-0.7MPa，喷吹时间0.5MPa为0.2S/次，0.7MPa为0.15S/次，耗气量按每筒0.025m3/min计算，即24个滤筒的耗气量应为0.025m3/min×24～0.60 m3/min。喷吹时间间隔根据现场实际进行调节,一般一个脉冲周期约为2～4分钟。

八、进风方式的选择

（一）进风方式有三种：

1.设置沉流器，它不但使进风均匀，而且可以防止粗粒子粉尘直接冲击滤料，该沉流器上下法兰用盖板封没，上面法兰用作进风，下面法兰用于卸除粗颗粒灰尘。

2.若去掉沉流器，即可以看到一个内法兰。用盖板盖没。由用户配置正中进风。

3.拆除顶部盖板,（件9）可作为顶部进风口。

（二）出风方式有二种：

1.顶部盖板，（件11）拆除此盖，可作为顶出风。直联引向风机，也可以制一个天圆地方（变径管），风机座落在天圆地方上，风机为水平出口，该设备若设置于室内，一般采用此方法。

2.下部斜面盖板，（件3）拆除此盖，可作为下出风口，节省了管道，斜板上出风口尺寸与顶部相同。

在安装过程中，用户可以直接在盖板上制作矩形或圆形过渡管件。

当在特殊的环境中，也可以考虑从侧面出风，当用户作此考虑时，定货时须向本公司说明。本公司据情另作设计。

当单元并联时，其各单元均需设置进出风口管道与主进出风口管道联接。

九、卸灰装置

说明书上卸灰装置绘制的是插板阀，每个灰斗容积0.45m3，工人需定时放灰，如果连续放灰，可加设200×200星形阀，多台并联可增设螺旋输送机。

十、每台产品出厂装箱件数

一般按说明书上所示发货（无平台爬梯）。

如果平台爬梯、星形卸灰阀、螺旋输送机、空气过滤器、差压装置、PLC或单片机控制器、风机、管道等须合同中说明，价格另议。

十一、技术性能表

型号参数	CTM 1-2-8	CTM 1-3-12	CTM 1-4-16	CTM 2-3-24	CTM 2-4-32	CTM 3-3-36	CTM 3-4-48	CTM 4-3-48
单元数/个	1	1	1	2	2	3	3	4
层数/个	2	3	4	3	4	3	4	3
滤筒数/个	8	12	16	24	32	36	48	48
过滤面积m²	100	150	200	300	400	450	600	600
过滤风速	0.8-1.2m/min
处理风量m³/h	4800- 7200	7200- 10800	9600- 14400	14400- 21600	19200- 28800	21600- 32400	28800- 43200	28800- 43200
入口气温	≤100℃
入口浓度	≤20 g/Nm³
排放浓度	＜50 mg/Nm³
除尘效率	99.9%
设备阻力	800-1200pa
电磁脉冲阀	4	6	8	12	16	18	24	24
脉冲控制仪	1台（24V）
压缩空气压力	0.5-0.7Mpa
耗气量m³/min	0.2	0.3	0.4	0.6	0.8	0.9	1.2	1.2
排灰形式	插板阀、星形卸灰阀、螺旋输送机等据情选择
设备重量t	1.0	1.3	1.5	2.0	2.5	3.0	3.5	4.0

型号参数	CTM 4-3-64	CTM 5-3-60	CTM 5-4-80	CTM 6-3-72	CTM 6-4-96	CTM 7-3-84	CTM 7-4-112	CTM 8-3-96	CTM 8-4-128
单元数/个	4	5	5	6	6	7	7	8	8
层数/个	4	3	4	3	4	3	4	3	4
滤筒数/个	64	60	80	72	96	84	112	96	128
过滤面积m²	800	750	1000	900	1200	1050	1400	1200	1600
过滤风速	0.8-1.2m/min
处理风量m³/h	38400- 57600	36000- 54000	48000- 72000	43200- 64800	57600- 86400	50400- 75600	67200- 100800	57600- 86400	76800- 115200
入口气温	≤100℃
入口浓度	≤20 g/Nm³
排放浓度	＜50 mg/Nm³
除尘效率	99.9%
设备阻力	800-1200pa
电磁脉冲阀	32	30	40	36	48	42	56	48	64
脉冲控制仪	1台（24V）
压缩空气压力	0.5-0.7Mpa
耗气量m³/min	1.6	1.5	2.0	1.8	2.4	2.1	2.8	2.4	3.2
排灰形式	插板阀、星形卸灰阀、螺旋输送机等据情选择
设备重量t	4.8	4.8	5.6	5.6	6.4	6.4	7.5	7.5	9.2
