脉冲喷吹式除尘器

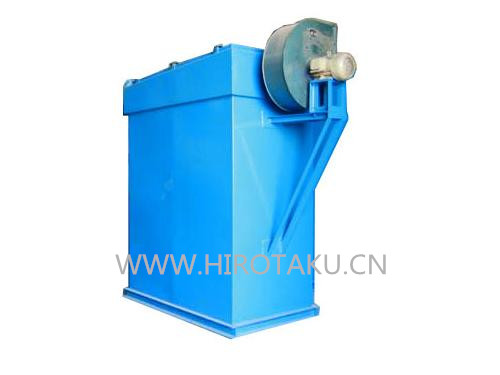

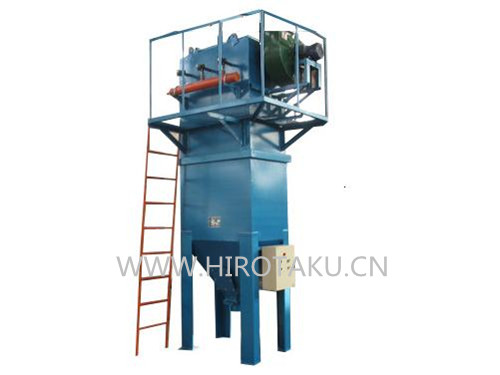

DMC型脉喷单机袋式收尘器
型　号：DMC-32～112
制造商：宏拓环境
原产地：中国•苏州
风　量：1500～8500CMH（立方米/小时）
静　压：180～320mmAQ（毫米水柱压力）
功　率：1.5～7.5KW（可选）
净化方式：袋式过滤
选　项：灰斗式、法兰式
适用范围：建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保收尘的理想设备。

方案洽谈

打印

产品介绍

一、概述
DMC型脉喷单机袋式收尘器是我公司消化吸收国外同类产品先进技术经改进后设计而成的小型袋式收尘器。该收尘器采用高压（0.5～0.7MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻、结构简单紧凑、安装容易、维护方便（外滤式），广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保收尘的理想设备。
二、结构及工作原理
1、结构
该设备主要有以下部分组成：
（1）箱体：包括袋室、净化室、多孔板、滤袋、滤袋骨架、检修门，箱体设计耐压为5000Pa。
（2）出风系统：包括风机、风机配用电机。

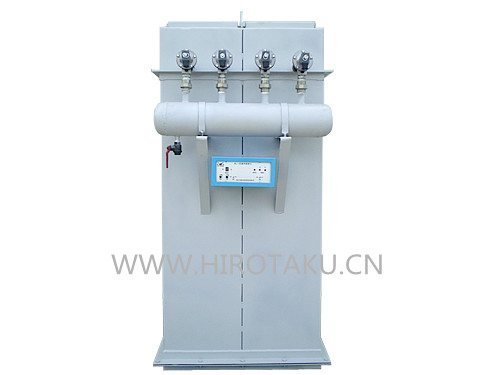

（3）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。

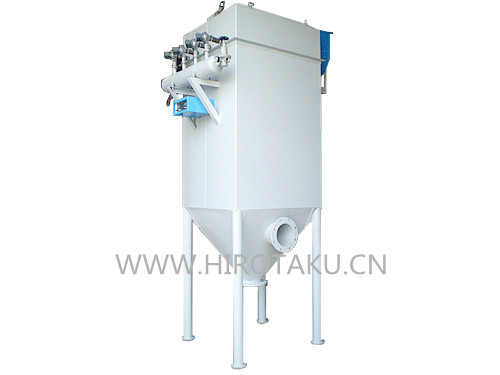

（4）进气的排灰部分有两种形式：一种为标准带灰斗式（A型），另一种为敞开法兰式（B型）。
2、工作原理
含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使袋式收尘器的阻力不断上升，为使设备阻力不超过1200Pa,袋式收尘器能继续工作，需定期清除滤袋上的粉尘。清灰是由程序控制器定时顺序起动脉冲阀，使包内压缩空气（0.5-0.7MPa）由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
三、选型

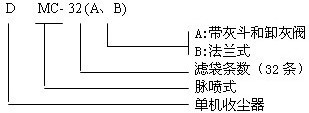

1、型号说明
该单机有32、48、64、80、96、112六种规格，其中每个规格分为两种安装形式，以满足不同场合的使用要求，具体型号说明如下：

2、选型参数和选型原则
（1）收尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的最高数值，按略小于技术性能表中的数值为原则，其相对应的收尘器型号，即为气体所需要的收尘器型号。
（2）表中的耗气量为工厂集中供气时的情况，如单独使用空压机时，表中的耗气量要放大到1.5倍。
（3）压缩空气耗气量栏中，所提出的耗气量为该型号设备的最大耗气量。
3、设备外形及基础见附图，我公司还可根据用户场地情况设计符合用户要求外形的收尘器。

四、技术性能表

型号性能		DMC-32	DMC-48	DMC-64	DMC-80	DMC-96	DMC-112
总过滤面积(m2)		24	36	48	60	72	84
过滤风速(m/min)		1.04～1.67	1.15～1.62	1.21～1.74	1.25～1.67	1.27～1.62	1.28～1.68
处理风量(m3/h)		1500～2400	2500～3500	3500～5000	4500～6000	5500～7000	6500～8500
滤袋数量(条)		32	48	64	80	96	112
耗气量(m3/min)		0.032	0.048	0.064	0.08	0.096	0.11
入口粉尘浓度(g/m3)		<200
出口排放浓度(mg/m3)		≤50
喷吹压力(MPa)		0.5～0.7
承受负压(Pa)		5000
设备阻力(Pa)		≤1200
脉冲阀	规格	1″
脉冲阀	数量(个)	4	6	8	10	12
电机型号		Y90S-2	Y90L-2	Y100L-2	Y132S₁-2	Y132S₁-2	Y132S₂-2
功率(kW)		1.5	2.2	3.0	5.5	5.5	7.5
设备重量（Kg）	DMC(A)	1350	1620	1850	2360	2800	3200
设备重量（Kg）	DMC(B)	1220	1470	1670	2150	2540	2880

注：表中所列重量不包含风机重量。在向土建提荷载是：动荷载系数为1.2

五、订货须知
我们提供的产品不含收尘器三口（进气口、排气口、排灰口）以外的部分。如非标管道、保温材料、空气压缩机、输送设备安装及电线电缆等，若用户需要，我们可以代为办理，费用另计。
1、供货范围
（1）收尘器本体一台（套）
（2）收尘器滤袋一套（含骨架等）
（3）电气控制柜一台（套）
（4）锁风装置一台（套），B型设备不含其项
（5）压气系统元件一台（套）
2、服务方式
（1）负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。
（2）负责调试达标。
（3）建立长期服务网点，长期提供易损的配备并随时到厂为用户解决相关问题，并提供相关技术咨询。
（4）如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对收尘器进行特殊设计制造。
3、提供资料
（1）提供收尘器安装调试说明书
（2）提供收尘器使用说明书
（3）提供收尘器电控装置接线图
（4）提供收尘器电控装置操作说明书
（5）提供发货清单
（6）提供产品合格证书

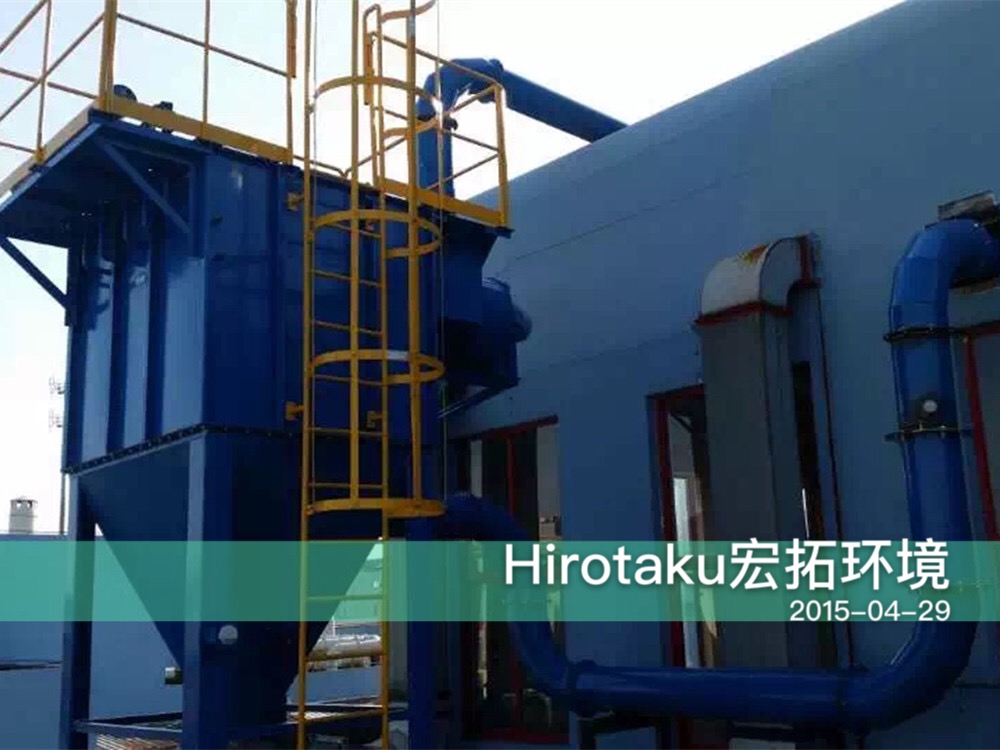

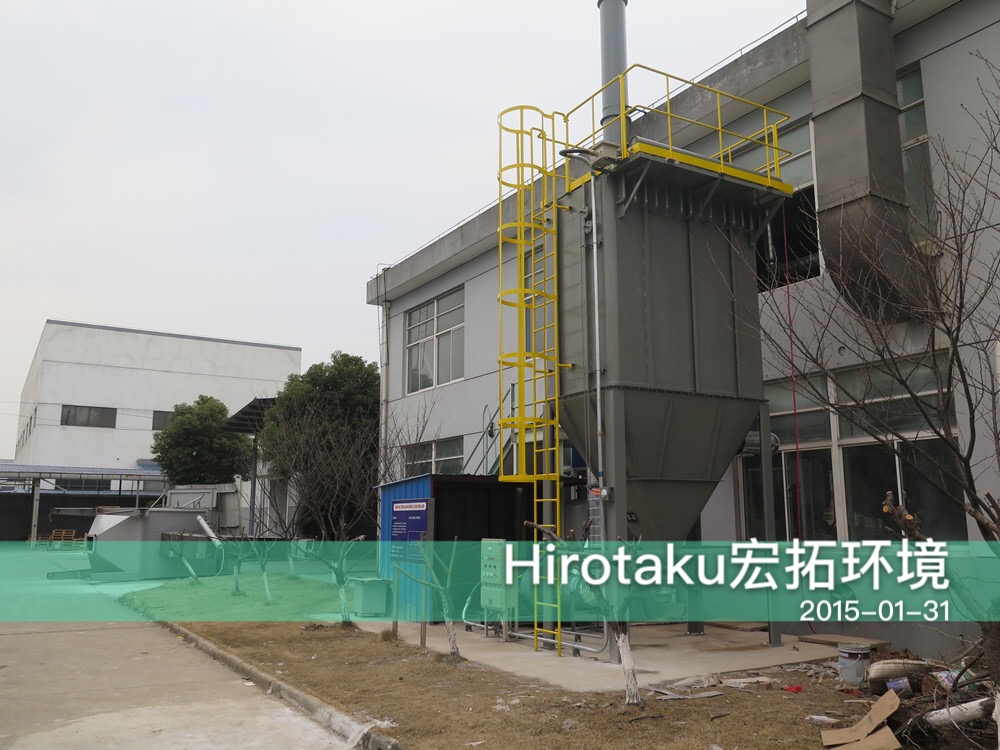

产品案例
