脉冲喷吹式除尘器

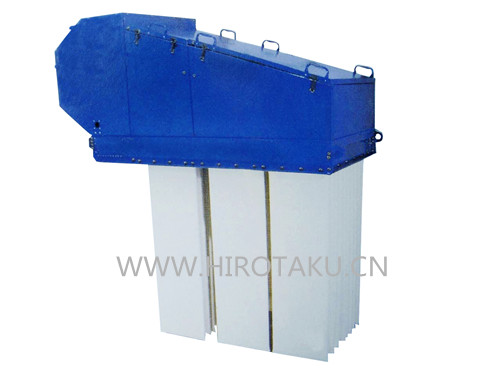

LCR型插入式过滤器
型　号：LCR-4/7～39/10
制造商：宏拓环境
原产地：中国•苏州
风　量：700～6500CMH（立方米/小时）
静　压：120～280mmAQ（毫米水柱压力）
功　率：2.2～5.5KW（可选）
净化方式：袋式过滤
选　项：法兰型、抽屉型、灰斗型
适用范围：

方案洽谈

打印

产品介绍

一、概述

LCR型插入式过滤器是我公司为颗粒状产品的气动传导中所需要的重负载和高过滤风速而设计的。该产品具有体积紧凑、单位体积过滤面积大、安装形式灵活等优点。
在气动传输系统中，LCR型插入式过滤器可置于筒仓、贮藏器的顶部，实现产品与传输气体的分离，能有效避免产品流失和提高传输效率。收集的产品直接回到筒仓或贮藏器内，不必使用管道和其它辅助设备。
在机械传输系统中， LCR型插入式过滤器可用于控制装卸、运输和堆放货物而引起的粉尘，不仅改善了工作环境，而且能有效避免产品的流失。
还可用于需要进行粉尘控制的机械加工中，如液床反应器、搅拌器、混合器、辗磨及粉碎机，或用于粉末喷涂室、自动切包机及各种类似机械等的通风换气装置。
二、性能特点
1、扁袋内采用特殊的柔性支撑，不仅使扁袋更扁，而且保证了滤袋良好的透气性；
2、单位体积的过滤面积大，从而使得体积更小，布置更加灵活；
3、采用脉冲清灰这种高能清灰方式，加上合理的清灰次序，使清灰更加彻底；
4、适用于破碎、运输、包装等局部扬尘点的收尘，还可作为筒、仓等容器或工作空间的通风换气设备。
三、型号规格说明
LCR型插入式过滤器有以下三种形式：
F型：“法兰”型，不带集灰装置，一般用于料库、筒仓、贮藏器等的顶部。F型LCR型插入过滤器用于某些场合，如靠气力输送的料仓顶部，由于仓内处于较高的正压状态，该过滤器可以不带风机。
C型：“抽屉”型，可以定期清理收集下来的粉尘，一般用于含尘浓度不大的扬尘点。
H型：“灰斗”型，可以进行连续卸料，一般用于含尘浓度稍大、需要进行连续卸料、便于自动化管理的场合。

四、构造和工作原理
（一）构造
主要由三部分组成：
1、上箱体：包括检修门、净气室、脉冲清灰装置和排风装置。
2、中箱体：包括袋室、多孔室、滤袋组件。
3、下箱体：集灰和卸灰装置（F型没有下箱体，H型包括灰斗和卸灰阀，C型为抽屉）。
（二）工作原理
含尘气体从过滤器下部进入袋室，粉尘被阻留在滤袋外表面，净化后气体进入净气室，由排风装置排出。随着过滤的进行，阻力不断增加，到达一定时间后，由控制器发出清灰指令，对滤袋进行清灰。清灰周期和脉冲宽度由控制器设定。落下的粉尘进入集尘装置（F型过滤器粉尘直接落回原容器）。
五、技术性能表

除尘器型号	过滤面积(m²）	扁布袋		近似风量（m³/h）	清灰气源压力(Kpa)	压缩空气耗量(m³/h)	功率(kw)	近似重量(kg)
除尘器型号	过滤面积(m²）	袋数(个)	长度(m)	近似风量（m³/h）	清灰气源压力(Kpa)	压缩空气耗量(m³/h)	功率(kw)	近似重量(kg)
LCR-4/7	4	6	0.7	700	450	4	2.2	387
LCR-6/10	6	6	1.0	1000	450	4	2.2	384
LCR-7/7	7	10	0.7	1250	450	5	3.0	555×1.5
LCR-10/10	10	10	1.0	1750	450	5	3.0	573
LCR-8/7	8	12	0.7	1350	600	7	3.0	711
LCR-12/10	12	12	1.0	2000	600	7	5.5	732
LCR-14/7	14	20	0.7	2400	600	8.5	5.5	743
LCR-20/10	20	20	1.0	3500	600	10	4	1065
LCR-21/7	21	30	0.7	3600	600	10	4	1635
LCR-30/10	30	30	1.0	5100	600	10	5.5	1650
LCR-39/10	39	39	1.0	6500	600	13	5.5	1875

六、定货须知

客户在定货时，尽可能向我们提供以下情况，以便我们正确地选型：
1、产生灰尘的工艺设备和工况；
2、被处理灰尘的物性，例如吸水性、粘性、比重、分散度、导电性、自燃性和爆炸性，以及灰尘成分的化验报告；
3、相关的工艺参数，例如气体的温度、含尘浓度、处理风量等；
4、过滤器所处的地理环境；
5、H型过滤器的支腿高度如用户有特殊要求，应事先说明。
