脉冲喷吹式除尘器

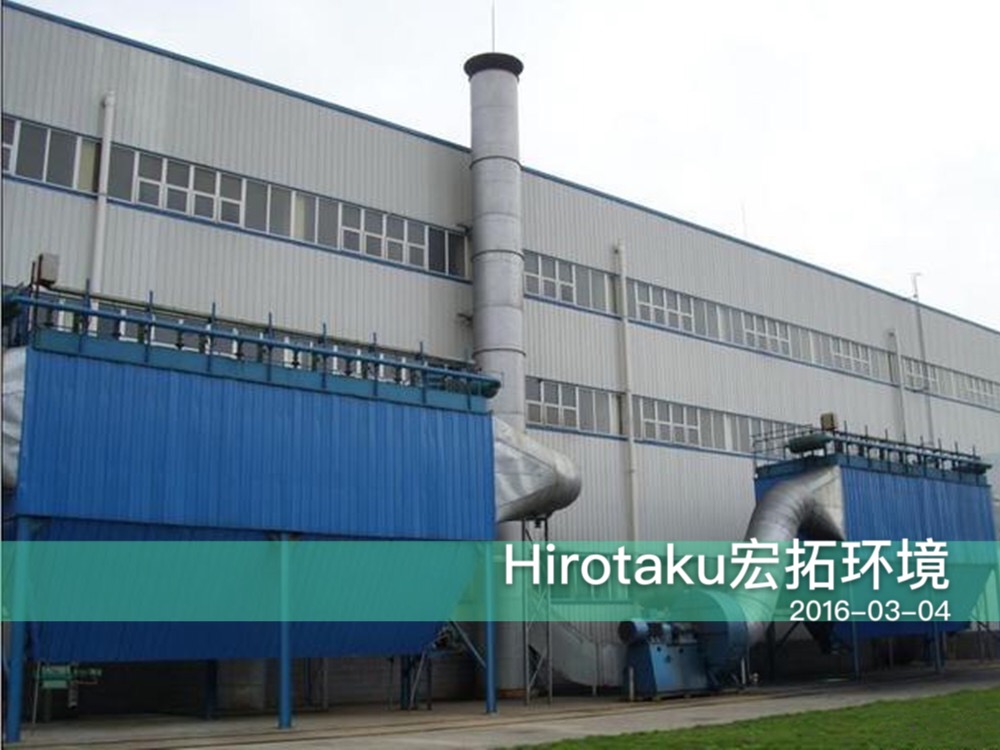

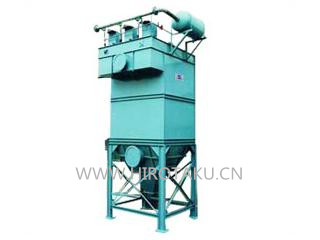

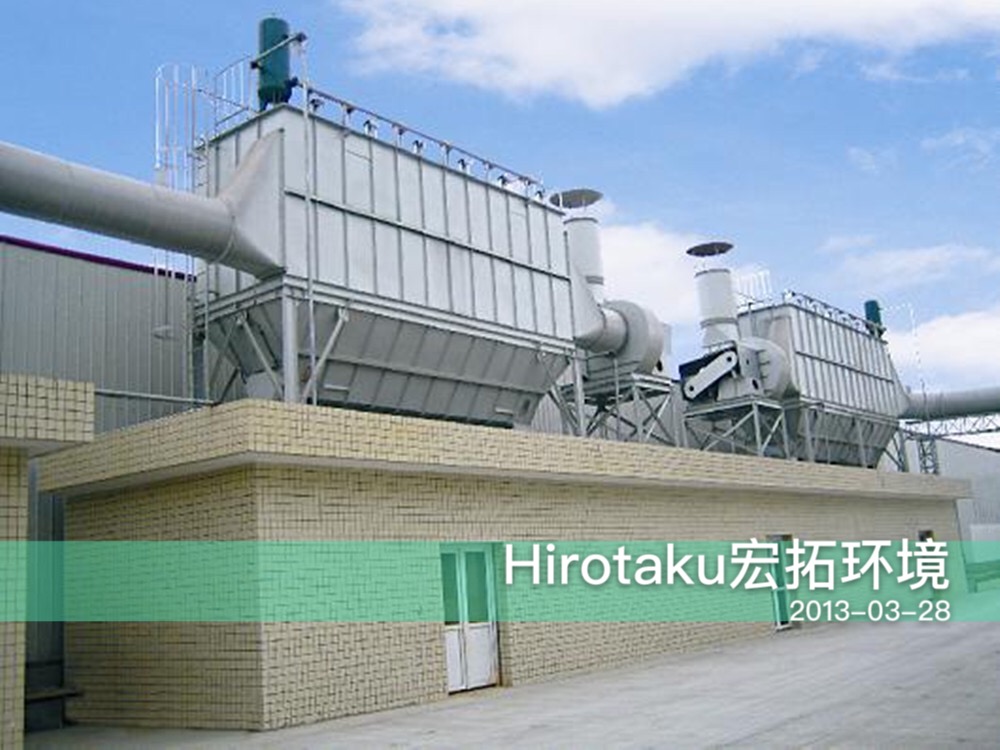

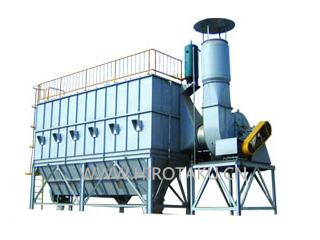

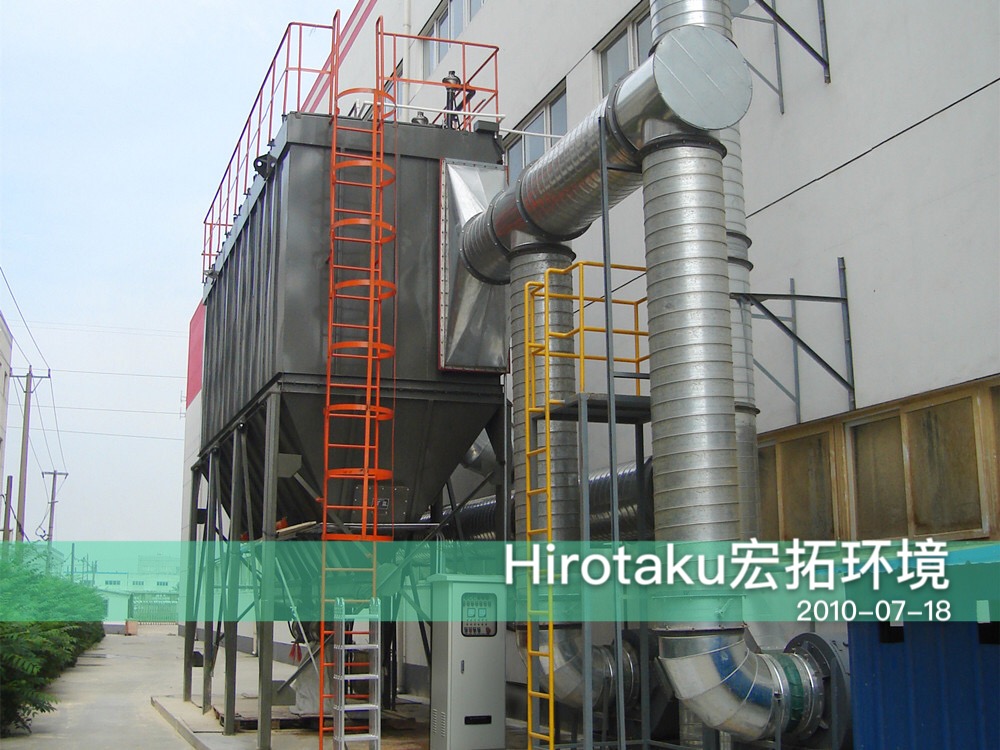

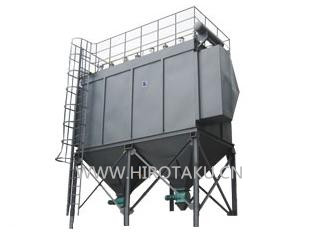

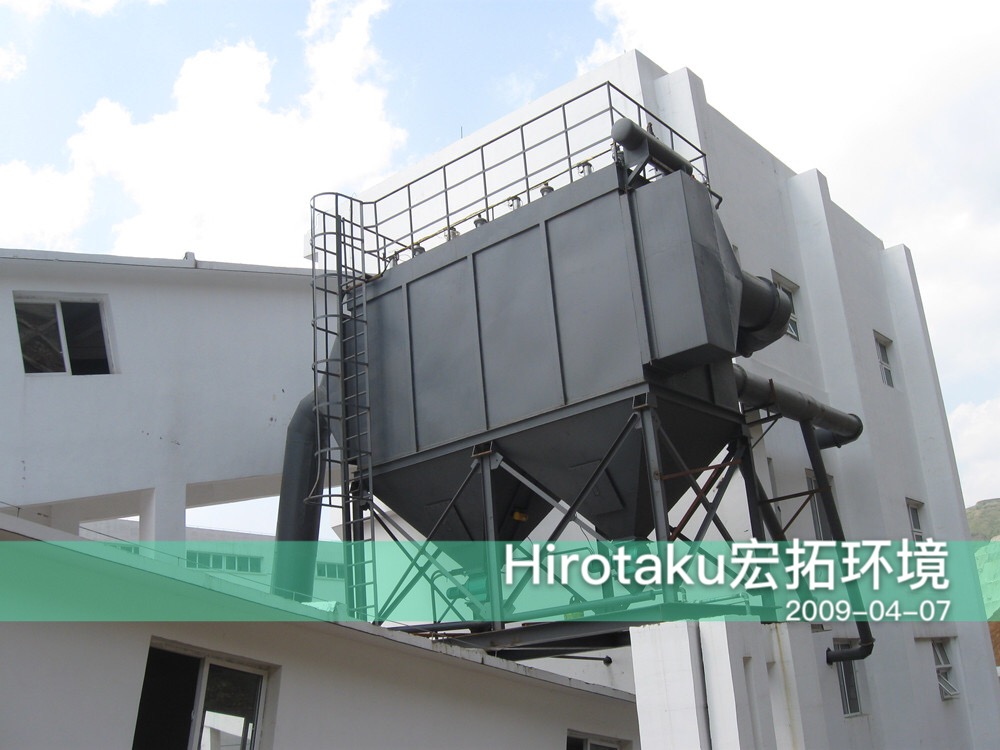

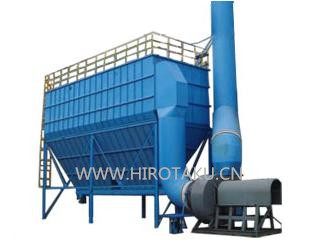

LPM型气箱脉冲袋式收尘器
型　号：LPM-410～7400*2
制造商：宏拓环境
原产地：中国•苏州
风　量：6700～314100（立方米/小时）
静　压：250～400mmAQ（毫米水柱压力）
功　率：7.5～55KW（可选）
净化方式：袋式过滤
选　项：灰斗式、螺旋输送机式
适用范围：水泥、冶金、机械、铸造、化工、建材、粮食、煤炭、木材、矿山等工业的收尘，特别在垃圾焚烧炉废气除尘中均能取得满意的效果，是一种广普性理想的先进收尘设备

方案洽谈

打印

产品介绍

一、概述
LPM型气箱脉冲袋式收尘器是目前国际上处理高浓度粉尘最理想的高效率袋式收尘器，它综合分室反吹和脉冲清灰等各类袋式收尘器的优点，扩大了收尘器的应用范围，提高了收尘效率，延长了滤袋和设备的使用寿命，操作及维护十分方便。
气箱脉冲和喷吹脉冲袋式收尘器的区别在于：喷吹脉冲袋式收尘器的特点是清灰和过滤在同一室进行，各排滤袋轮流清灰，即所谓的在线清灰，这种清灰方式吹下的灰尘有部分会被邻近的滤袋再次捕集，当过滤含尘浓度高、粒径细、比重轻的烟尘时，这种现象更为严重。
气箱脉冲袋式收尘器的清灰特点是采用分室轮流清灰，即所谓的离线清灰，当某一室进行喷吹清灰时，该室过滤气流被切断，被吹下的灰尘直接落入灰斗，避免了灰尘的二次飞扬而被邻近滤袋再次捕集，因而使该收尘器在含尘浓度较高的情况下，仍能正常稳定地工作。
本系列产品可广泛应用于水泥厂的破碎、包装、库顶、熟料、冷却机和各种磨机的收尘系统，如用于煤磨收尘，要增设防燃防爆措施，收尘机的结构也要作相应的改变。特别适用于含尘浓度特高的收尘，采用本收尘器收尘，可不设置旋风收尘器作为一级收尘，除用于水泥行业之外，也广泛适用于冶金、机械、铸造、化工、建材、粮食、煤炭、木材、矿山等工业的收尘，特别在垃圾焚烧炉废气除尘中均能取得满意的效果，是一种广普性理想的先进收尘设备。
本系列收尘器滤袋的材质，一般采用涤纶针刺毡，允许连续使用温度小于130℃。如滤袋采用芒纶针刺毡（Nomex），其允许连续使用温度可达210℃，如滤袋采用P84针刺毡或玻纤布，其允许连续使用温度可达260℃，如含尘气体温度高于滤料允许温度时，含尘气体进入该收尘器前应采取降温措施。当灰尘含有水份或带静电时，可配用防油防水针刺毡或抗静电针刺毡制作的滤袋。
本系列收尘器为户外式，由不同室数和不同袋数组成多种不同规格，每室的袋数有32、64、96、128袋四种，32和64袋为单列，96和128袋有单列和双列两种，全系列共有35种规格，滤袋直径均为130mm，长度为2450mm，3060mm两种，根据规格的大小，过滤面积93～4362m2和处理风量6900～314000m3/h之间进行选择，其收尘效率可达99.9%以上，排放浓度小于50mg/Nm3。本系列收尘器如用于寒冷地区，当室外采暖计算温度≤-25℃时，若要增设加热装置，收尘器的壳体也要作相应的改变。
二、工作原理
本系列收尘器由箱体、灰斗、排灰装置、支腿及清灰系统等部分组成。当含尘气体从进风口进入收尘器后，首先碰到进出风口中间的斜隔板，气流便转向流入灰斗，同时气流速度降低，由于惯性的作用，使气体中粗颗粒灰尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折转向上通过内部装有金属袋笼的滤袋，灰尘被阻留在滤袋的外表面，净化后的气体进入过滤室上部的净气室，汇集到出风管排出。32系列收尘器的进风口设置在灰斗上，含尘气体进入灰斗首先碰到进风管端部的挡板，其作用与上述原理相同。箱体用隔板分成若干个独立的过滤室，按照设定的程序对每个过滤室轮流进行清灰，每个过滤室配有一个提升阀，清灰时提升阀关闭，切断通过该过滤室的过滤气流，随即电磁脉冲阀向滤袋内喷入高压空气以清除滤袋外表面上的灰尘，各过滤室的脉冲喷吹宽度和清灰周期，由单片机或PLC编程控制。
压缩空气由空压站或单独设置的空气压缩机供给，压力为0.5～0.7MPa，耗气量不应小于样本的确定值。
三、清灰程序
1、第一室的气缸活塞推动原提升的阀板向下，关闭该室花板上的出风口，切断过滤室的过滤气流，使滤袋处于静止状态。
2、随即电磁脉冲阀对该室的净气室内喷气，压缩空气流向滤袋内部。
3、滤袋被压缩空气瞬间急剧膨胀，滤袋外表面的灰尘被清除，向下沉降，落入灰斗。
4、经设定的沉降时间以后，气缸活塞将提升阀提起，完了该室的清灰工作，该室继续进入过滤工作状态。
5、经设定的时间间隔以后，第二室进入清灰过程，依次对各室进行循环清灰。
以上清灰程序由单片机或PLC控制器自动进行控制，也可设在手动控制（当设备检修时）
四、供货分界和配货明细
1、收尘器的供货分界
上部以进风口为界，下部灰斗以卸灰阀或锁风阀为界。
本体有：
箱体、灰斗、支腿、卸灰阀以及相应的滤袋和袋笼，“S”型有螺旋输送机（“A”型为灰斗或空气输送斜槽）。
清灰部分有：
气包（含压力表、单向阀、减压阀、排污阀）、压缩空气管路（二套）、相应的电磁脉冲阀、气缸、气源三联件、提升阀板。
电气控制部分（控制除尘器本体部分电机及脉冲阀、提升缸动作顺序）:
其它配件有：
爬梯、护栏、紧固件、密封垫等。
另外如风机、空气压缩机、管道、烟囱、吸罩以及运输等费用另计。
随机资料有：
产品安装及使用说明书各一份；产品合格证一份；电气原理图一份；发货清单一份。
2、下列配置用户自行解决
①.设备基础 ②.压缩空气源 ③.电线电缆及照明 ④. 保温及装饰
五、订货须知
客户在定货时，尽可能向我们提供以下情况，以便我们正确地选型：
1.产生灰尘的工艺设备和工况，例如粉碎、搅拌、研磨、烘干、冶炼、输送、包装等以及相关参数
2.被处理灰尘的物性，例如粒径、吸水性、粘性、比重、分散度、导电性、自燃性和爆炸性，以及灰尘成分的化验报告
3.相关的工艺参数，例如气体的温度、含尘浓度、处理风量等
4.生产车间的房屋建筑和生产设备的布置方位以及车间外的地理环境
并请客户考虑几以下点
1）提出装配形式的要求，如出风口、卸灰阀和爬梯的平面布置方位
2）对进出风口、卸灰口及支腿高度的改变要求
3）增购其他辅机和配件，例如风机和空气压缩机，当订购风机时，需注明型号、规格、转速、风量、风压、出口方向和电机功率等参数，若需订购管道吸罩烟囱等，需提供相关的图纸，另外是否需订购部分滤袋和电磁脉冲阀作为备件
4）是否需要委托本公司代办选型、设计、运输及安装等事宜。

六、技术性能表

1.LPMA32、LPMS64型气箱脉冲袋式集尘器技术性能参数表

型号尺寸		LPMA 32-3	LPMA 32-4	LPMA 32-5	LPMA 32-6	LPMA 64-4	LPMA 64-5	LPMA 64-6	LPMA 64-7	LPMA 64-8
处理风量m³/h		6700	8930	11160	13390	17850	22320	26780	31240	35710
过滤风速m/min		1.2～2.0根据空气含尘浓度和灰尘粘性程度选取
总过滤面积m²		93	124	155	186	248	310	372	434	496
净过滤面积m²		62	93	124	155	186	248	310	372	434
集尘室个数/个		3	4	5	6	4	5	6	7	8
滤袋总数/个		96	128	160	192	256	320	384	448	512
集尘器阻力Pa		1250～1600
允许进口气体含尘浓度g/Nm³		<700				<1000
排放浓度mg/Nm³		<50
承受压力Pa		≥5000
清灰压缩空气	压力MPa	0.5～0.7
清灰压缩空气	耗气量m³/min	0.27	0.37	0.46	0.55	1.2	1.5	1.8	2.1	2.4
电磁脉冲阀	数量/个	3	4	5	6	4	5	6	7	8
电磁脉冲阀	规格/英寸
提升阀带气缸	数量/个	3	4	5	6	4	5	6	7	8
提升阀带气缸	规格/mm	提升阀阀板Φ460，气缸直径Φ63				提升阀阀板Φ595，气缸直径Φ100
星形卸灰阀		下料口300*300mm，高度400mm，输出转速30r/min,减速电机功率1.1Kw，产量30m³/h
螺旋输送机	规格					Φ300mm，产量30m³/h
螺旋输送机	减速风机					BL22型，输出转速34r/min,电机功率2.2Kw
滤袋规格和材质		Φ130*2450mm，出厂附针刺毡500g/m²，使用温度120℃
保温层面积/m²		26.5	34	41	48.5	70	94	118	142	166
设备重量t（不含保温层		2.4	3.4	4.4	5.4	6.9	83	9.7	11.1	12.5

2.LPMS96型气箱脉冲袋式集尘器技术性能参数表

型号尺寸		LPMS 96-4	LPMS 96-5	LPMS 96-6	LPMS 96-7	LPMS 96-8	LPMS 96-9	LPMS 96-2*5	LPMS 96-2*6	LPMS 96-2*7	LPMS 96-2*8	LPMS 96-2*9	LPMS 96-2*10
处理风量m³/h		26780	33480	40100	46800	53560	60190	66880	80700	94170	107560	121000	134500
总过滤面积m²		372	465	557	650	744	826	929	1114	1300	1485	1671	1857
净过滤面积m²		279	372	465	557	650	744	836	1028	1215	1401	1588	1775
集尘室个数		4	5	6	7	8	9	10	12	14	16	18	20
滤袋总数		384	480	576	672	768	864	960	1152	1344	1536	1728	1920
集尘器阻力Pa		1250～1600
进口气体含尘浓度g/Nm³		<1300
排放浓度mg/Nm³		<50
承受压力Pa		≥5000
清灰压缩空气	压力	0.5～0.7
清灰压缩空气	耗气量m³/min	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.4	4.2	4.8	5.4	6.0
电磁脉冲阀	数量	4	5	6	7	8	9	10	12	14	16	18	20
提升阀带气缸	数量	4	5	6	7	8	9	10	12	14	16	18	20
提升阀带气缸	规格	提升阀阀板Φ730mm，气缸直径Φ100mm
星形卸灰阀		下料口400*400mm,高度520mm,输出转速25r/min,减速电机功率2.2Kw,产量40m³/h,单列配置1台,双列配置两台
螺旋输送机	规格	Φ400mm，产量38m³/h，单列配置1台，双列配置两台
螺旋输送机	减速风机	BL27型，输出转速25r/min,电机功率4Kw
滤袋规格、材质		Φ130*2450mm，出厂附针刺毡500g/m²，使用温度120℃
清灰控制器		1(1/2)″
保温层面积m²		110	120	130	140	150	160	175	210	245	280	315	350
设备重量t（不含保温层）		8.7	10.1	12.4	14.1	15.7	17.7	21.0	25.2	29.4	33.6	37.8	42.0

3.LPMSA128型气箱脉冲袋式集尘器技术性能参数表

型号尺寸		LPM^S_A 128-6	LPM^S_A 128-7	LPM^S_A 128-8	LPM^S_A 128-9	LPM^S_A 128-10	LPMA 128-2*7	LPMA 128-2*7	LPMA 128-2*8	LPMA 128-2*9	LPMA 128-2*10	LPMA 128-2*11	LPMA 128-2*12	LPMA 128-2*13	LPMA 128-2*14
处理风量m³/h		67300	78500	89700	100900	112100	134600	157000	179400	201900	224300	246700	269100	291600	314100
总过滤面积m²		935	1090	1246	1402	1558	1869	2181	2492	2804	3115	3427	3738	4050	4362
净过滤面积m²		779	935	1090	1246	1402	1738	2025	2336	2648	2959	3271	3582	3894	4206
集尘室个数		6	7	8	9	10	12	14	16	18	20	22	24	26	28
滤袋总数		768	896	1024	1152	1280	1536	1792	2048	2304	2560	2816	3072	3328	3584
机组阻力Pa		1250～1600
进口浓度		<1300
排放浓度		<50
承受压力Pa		≥5000
压缩空气	压力MPa	0.5～0.7
压缩空气	耗气量m³/min	3.6	4.2	4.8	5.4	6.0	7.0	8.3	9.5	10.7	12.0	13.1	14.3	15.5	16.7
脉冲阀	数量	12	14	16	18	20	24	28	32	36	40	44	48	52	56
提升阀	数量	6	7	8	9	10	12	14	16	18	20	22	24	26	28
提升阀	规格	提升阀阀板Φ730mm，气缸直径Φ100mm
星形卸灰阀		下料口400*400mm，高度520mm，输出转速25r/min,减速电机功率2.2Kw
输送机	规格	下料口400*400mm，高度520mm，输出转速25r/min,减速电机功率2.2Kw
输送机	风机	双层电动翻板阀500500mm，转速25r/min，电机2.2Kw
滤袋规格		Φ130*3060mm，出厂附针刺毡500g/m²，使用温度120℃
清灰程序控制器		1 1/2″
保温层面积		125	149	173	196	205	223	247	262	277	292	307	322	337	352
重量t(不含保温层)		20.1	22.2	24.3	26.4	28.9	36.6	43.9	50	55.4	60.0	65.4	72.0	78.0	84.0
