机械振动式除尘器

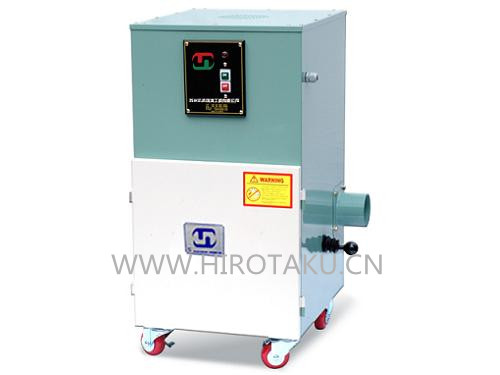

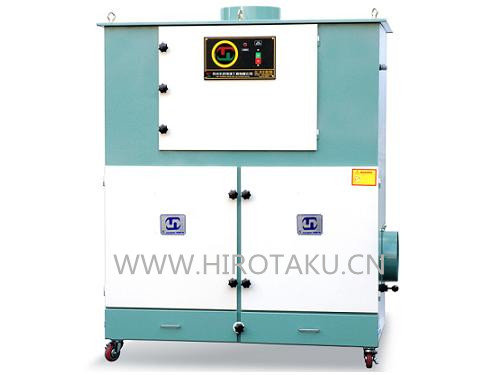

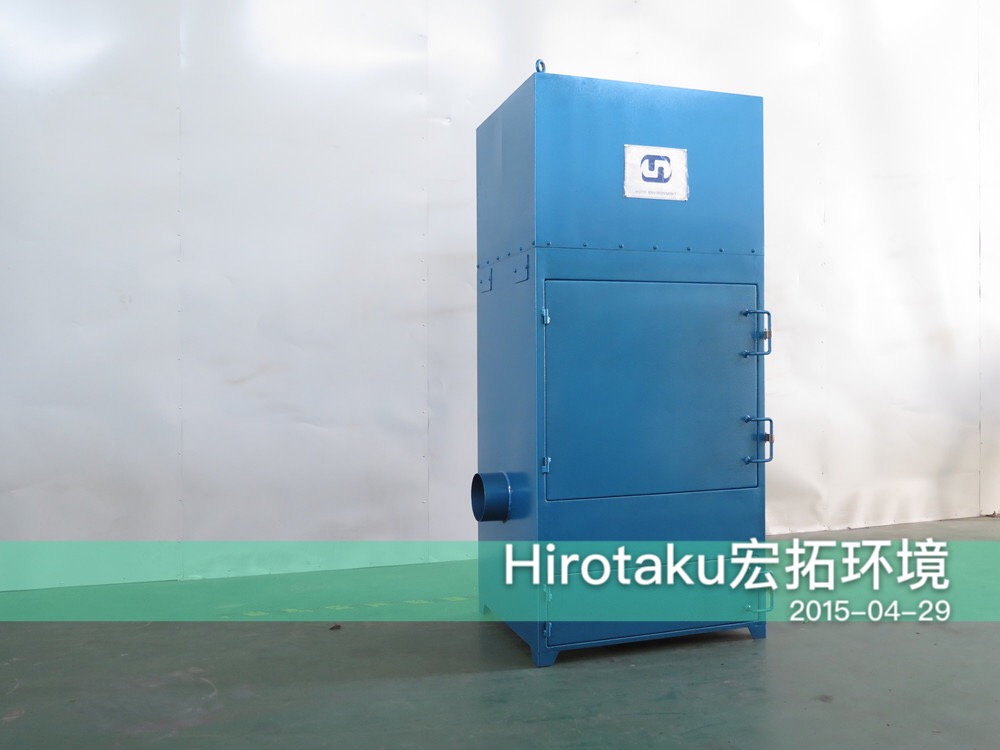

PL型扁袋式除尘机组
PL型扁袋式除尘机组
型 号:PL-800~6000
制造商:宏拓环境
原产地:中国•苏州
风 量:800~8000CMH(立方米/小时)
静 压:120~280mmAQ(毫米水柱压力)
功 率:2.2~7.5KW(可选)
净化方式:袋式过滤
选 项:抽屉式(A型)、法兰式(B型)、灰斗型(J型)、回转臂式(P型)
适用范围:铸造行业,陶瓷行业,玻璃行业以及耐火材料,水泥建材,砂轮制造,化工制品,机械加工等行业的除尘
产品介绍

一、概述

PL型扁袋式除尘机组的基本结构由风机、过滤器和集尘器三个部件组成,各部件都安装在一个立式的框架内,钢板壳体、烘漆防锈、外形美观、结构科学、运行可靠、使用方便。
各部件结构特点如下:
1、风机部件采用防国外离心通风机,叶轮产生风量大、风压高、风机特性曲线硬。并采取消声措施,风机空气动力噪声明显降低。
2、过滤器部件采用208工业涤纶斜纹布为滤料,每个袋内的均装有弹簧钢丝网,过滤效果好,清灰彻底,更换滤袋方便,使用寿命长。
3、清灰机构采用电机带动偏心轮、连杆及弹簧钢板组合成弹灰器,用于清除粘在滤袋上的灰尘。其清灰控制装置采用手控和自控两种。手控即在关闭风机、除尘器停止工作后,清灰机构自动振打清灰数10秒钟停止。也可根据需要人工启动清灰机构进行振动清灰,清灰时间及清灰时间间隔由操作人员根据实际工况决定。自控即在风机连续工作时,清灰机构定时自动振动清灰。
4、过滤器部件装有既宽敞又密封的快速拆卸检修门,以便需要时进行检修和移出过滤器。
5、A型集尘器部件采用抽斗式结构,清除灰尘十分方便。
6、集尘器上方一侧的进风接口在需要时可拆下,以便于加大进风口面积的使用。
7、该除尘机组现有四种规格,分A、B、J、P四型:
(1)A型:在除尘器底部配有一个抽屉,落入抽屉的灰尘由操作人员定期将抽屉抽出进行清灰。当该除尘器需经常移位时,可在下部配置方向脚轮(选购)。
(2)B型:在A型除尘器底部取消抽屉,配置法兰,直接坐落在用户的仓顶或容器上。
(3)J型:在B型除尘器的下部增设灰斗及支腿,即为J型,由于会斗容积较大,适合于含尘浓度较高的场合,一般灰斗下部仍配置插板阀,如需连续放灰,可配置星型阀,当该除尘器需经常移位时,可在支腿下部配置方向脚轮。
(4)P型:在A型基础上设吸尘平衡回转臂。
二、工作原理
含尘气体进入除尘器后,由扁布袋过滤器进行过滤,灰尘被阻留在布袋外表面,已净化的空气通过布袋进入风机,由风机直接排入室内,也可在除尘器出风口上用管道联接排至室外。
随着过滤工作的连续进行,布袋外表粘附的灰尘逐渐增加,布袋的阻力逐渐上升,从而影响除尘效果,采用自控清灰机构进行定时振打清灰或手控清灰机构停机后自动振打数十秒钟,使粘在布袋外表面的粉尘抖落下来,落入集尘容器(抽屉)中的粉尘由人工拉出清除。
三、用途范围
本系列产品广泛用于铸造行业,陶瓷行业,玻璃行业以及耐火材料,水泥建材,砂轮制造,化工制品,机械加工等行业的除尘,该产品对比重较大的金属切削,铸造用砂,如车床、磨床、铣床、砂轮机、抛光机等,和中等比重的粉尘,如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、颜料、胶木粉、塑料粉等,以及比重较轻的非纤维性粉尘均由良好的除尘效果,该机组除尘效率大于99.5%
四、使用说明
1、PL型扁袋式除尘机组,安装在产生扬尘的机械设备附近,尽量靠近尘源,一般为1.5~2m为宜,用户按照该机组进风口的尺寸,可自行配置金属管道或塑料软管和吸尘罩。吸尘罩应根据扬尘点的特点,按照通、近、顺、封、便五字原则进行安装设计安装。管道及吸气罩可委托本公司配置。
2、该机组电压为三相380V,接入电源即可使用,初运转时,应注意风机是否正转(在吸罩口测试风速,若电机反转,则风速很低),如反转,需调换电源接线。
3、机组电控箱盖,在工作时不得随意打开,应定时振打清灰,一般情况下每班振打3~4次,每次30~45秒为宜,以确保机组正常工作。
4、根据实际需要,定期进行清灰,只需在风机和清灰机构工作停止时,打开密封的出灰闷,抽出抽屉即可。
五、技术性能表

       项目

规格

风量

m3/h

资用压力mmH2O

过滤

面积m2

进气口尺寸mm

进气口中心距H

风机电机

功率kw

过滤风速m/min

净化效率%

灰箱容积

噪声dB(A)

振打电机

底法兰尺寸E*Fmm

外形尺寸

A*B*Cmm

PL-800

A

800

80

4

Φ120

318

1.1

3.33

>99.5

20

<75

0.18

598*588

530*520*1300

B



530*520*1040

PL-1100

A

1100

85

7

Φ140

345

1.5

2.62

>99.5

30

<75

0.18

768*648

700*580*1400

B



700*580*1100

PL-1600

A

1600

85

10

Φ150

418

2.2

2.66

>99.5

40

<75

0.18

826*666

740*580*1613

B



740*580*1240

PL-2200

A

2200

100

12

Φ200

433

3

3.05

>99.5

40

<75

0.18

806*746

720*660*1690

B



720*660*1330

PL-2700

A

2700

120

13.6

200*250

458

4

3.30

>99.5

50

<75

0.18

864*784

760*680*1798

B



760*680*1380

PL-3200

A

3200

100

15.3

200*300

478

4

3.48

>99.5

55

<75

0.18

894*804

790*700*1858

B



790*700*1420

PL-4500

A

4500

100

21.5

200*350

478

5.5

3.49

>99.5

70

<75

0.37

1004*904

900*800*2028

B



900*800*1550

PL-6000

A

6000-

8000

120-150

30

220*450

1295

7.5

3.33-4.44

>99.5

105

<80

0.55

1302*1002

1200*900*3190

B



1200*900*1740

六、维护保养
1、扁布袋过滤器应定期检查磨损情况,如发现破损应及时修补或更换。另外,一般连续使用四个月左右需要清洗一次,清洗或更换时,只需将4个小盖板拆除,再将过滤器部件的四个紧定螺栓放松,布袋除尘器即可从门中抽出,重新装配时应注意过滤器部件与风机部件之间的密封(两部件之间有密封填料粘合),同时需将各布袋与两岸上的隔袋件“对号入座”,装毕后,应开机震打数次,观察其工作是否正常。
2、使用6个月后,应将振打电机罩壳拆下,对偏心轮轴承加注黄油,并检查橡胶模是否损坏,若损坏应予更换。
3、对机组应勤擦、勤清理、勤检查,保持机组整洁美观、确保机组正常。
4、配置易损件可与本公司联系。
七、注意事项
1、该机组不适用于潮湿和带有腐蚀性的含尘气体,不宜长时间吸入高瑜100℃的高温气体。
2、机组在开、停及运转过程中,如有异常情况,应立即停止工作进行检修。
3、停机应按“停止”按钮,振打电机工作数10秒钟,不应直接切断电源,否则不能自动振打清灰。
